линейки

виджеты линейки используются для индикации координат места положения курсора мыши в данном окне. существуют горизонтальные линейки и вертикальные, располагающиеся в окне соответственно. точное положение курсора отображается на линейки с помощью специального треугольника, выполняющего роль стрелки.

горизонтальные и вертикальные линейки создаются при помощи функций:

gtkwidget *gtk_hruler_new( void );    /* горизонтальная линейка */
gtkwidget *gtk_vruler_new( void );    /* вертикальная линейка */

после создания линейки, можно определить значение единиц измерения. единицы измерения линеек могут быть gtk_pixels, gtk_inches или gtk_centimeters:

void gtk_ruler_set_metric( gtkruler      *ruler,
                           gtkmetrictype  metric );

по умолчанию единицы измерения установлены в gtk_pixels.

    gtk_ruler_set_metric( gtk_ruler(ruler), gtk_pixels );

другими важными параметрами линеек является изначальное расположение индикатора положения и как нанесена разметка линейки. это устанавливается с помощью:

void gtk_ruler_set_range( gtkruler *ruler,
                          gdouble   lower,
                          gdouble   upper,
                          gdouble   position,
                          gdouble   max_size );

аргументы lower и upper определяют размер линейки, а max_size наибольшее число для отображения. аргумент position определяет начальное расположение индикатора линейки.

вертикальная линейка в 800 pixel, может быть определена таким образом:

    gtk_ruler_set_range( gtk_ruler(vruler), 0, 800, 0, 800);

линейка будет промаркирована от 0 до 800, с отображением цифр каждые 100 pixels. чтобы установить размер линейки от 7 до 16 нужно ввести следующее:

    gtk_ruler_set_range( gtk_ruler(vruler), 7, 16, 0, 20);

если линейка используется для следования за указателем мыши, то необходимо к линейке подключить сигнал motion_notify_event соответствующим методом. для следования за всеми движениями курсора мыши в окне нужно использовать:

#define event_method(i, x) gtk_widget_get_class(i)->x
    g_signal_connect_swapped (g_object (area), "motion_notify_event",
           g_callback (event_method (ruler, motion_notify_event)),
           g_object (ruler));

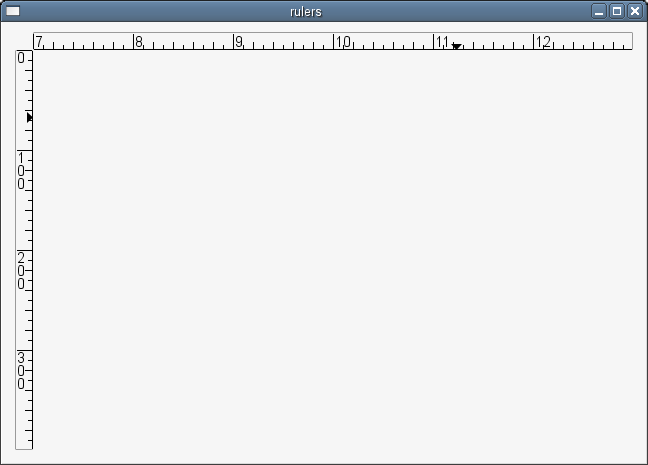

в следующем примере создаётся окно с горизонтальной линейкой вверху и вертикальной слева. размер полотна определен в 600 пикселей ширины и 400 высоты. горизонтальная линейка охватывает от 7 до 13 единиц, с маркировкой через каждые 10 pixels, а вертикальная линейка охватывает от 0 до 400 единиц, с маркировкой через каждые 100 pixels. размещение полотна и линеек в окне выполнено с использованием таблицы.

#include <gtk/gtk.h>
#define event_method(i, x) gtk_widget_get_class(i)->x
#define xsize  600
#define ysize  400
/* стандартная операция выхода из программмы при нажатии на кнопку выход */
gint close_application( gtkwidget *widget,
                        gdkevent  *event,
                        gpointer   data )
{
    gtk_main_quit ();
    return false;
}
/* стандартная функция main */
int main( int   argc,
          char *argv[] ) {
    gtkwidget *window, *table, *area, *hrule, *vrule;
    /* инициализируем  gtk и создаём новое основное окно */
    gtk_init (&argc, &argv);
    window = gtk_window_new (gtk_window_toplevel);
    g_signal_connect (g_object (window), "delete_event",
                      g_callback (close_application), null);
    gtk_container_set_border_width (gtk_container (window), 10);
    /* создаём таблицу для размещения полотна и линеек */
    table = gtk_table_new (3, 2, false);
    gtk_container_add (gtk_container (window), table);
    area = gtk_drawing_area_new ();
    gtk_widget_set_size_request (gtk_widget (area), xsize, ysize);
    gtk_table_attach (gtk_table (table), area, 1, 2, 1, 2,
                      gtk_expand|gtk_fill, gtk_fill, 0, 0);
    gtk_widget_set_events (area, gdk_pointer_motion_mask |
                                 gdk_pointer_motion_hint_mask);
    /* горизонтальная линейка располагается сверху. при передвижении указателя мыши
     * по полотну, сигнал motion_notify_event посылается обработчику сигналов для линейки. */
    hrule = gtk_hruler_new ();
    gtk_ruler_set_metric (gtk_ruler (hrule), gtk_pixels);
    gtk_ruler_set_range (gtk_ruler (hrule), 7, 13, 0, 20);
    g_signal_connect_swapped (g_object (area), "motion_notify_event",
                              g_callback (event_method (hrule, motion_notify_event)),
                              g_object (hrule));
    gtk_table_attach (gtk_table (table), hrule, 1, 2, 0, 1,
                      gtk_expand|gtk_shrink|gtk_fill, gtk_fill, 0, 0);

    /* вертикальная линейка располагается слева. при передвижении указателя мыши
     * по полотну, сигнал motion_notify_event посылается обработчику сигналов для линейки. */
    vrule = gtk_vruler_new ();
    gtk_ruler_set_metric (gtk_ruler (vrule), gtk_pixels);
    gtk_ruler_set_range (gtk_ruler (vrule), 0, ysize, 10, ysize );
    g_signal_connect_swapped (g_object (area), "motion_notify_event",
                              g_callback (event_method (vrule, motion_notify_event)),
                              g_object (vrule));
    gtk_table_attach (gtk_table (table), vrule, 0, 1, 1, 2,
                      gtk_fill, gtk_expand|gtk_shrink|gtk_fill, 0, 0);
    /* выводим всё на экран */
    gtk_widget_show (area);
    gtk_widget_show (hrule);
    gtk_widget_show (vrule);
    gtk_widget_show (table);
    gtk_widget_show (window);
    gtk_main ();
    return 0;
}
